芯片制造——通過除塵、廢氣處理保證半導體加工中的環境清潔
半導體指常溫下導電性能介于導體與絕緣體之間的材料。它在集成電路、消費電子、通信系統、光伏發電、照明應用、大功率電源轉換等領域被廣泛應用。
在半導體制造過程中會出現各種各樣的雜質，其中可以追溯的污染源有顆粒、金屬、有機物等，這些污染源是芯片良率下降的罪魁禍?zhǔn)住０雽?dǎo)體制造需要在無塵室中進行，如果在制造過程中有沾污現象，將影響芯片上器件的正常功能。據估計，80%的芯片電學失效都是由沾污帶來的缺陷引起的。所以在半導體制造過程中對芯片的清潔除塵異常重要。

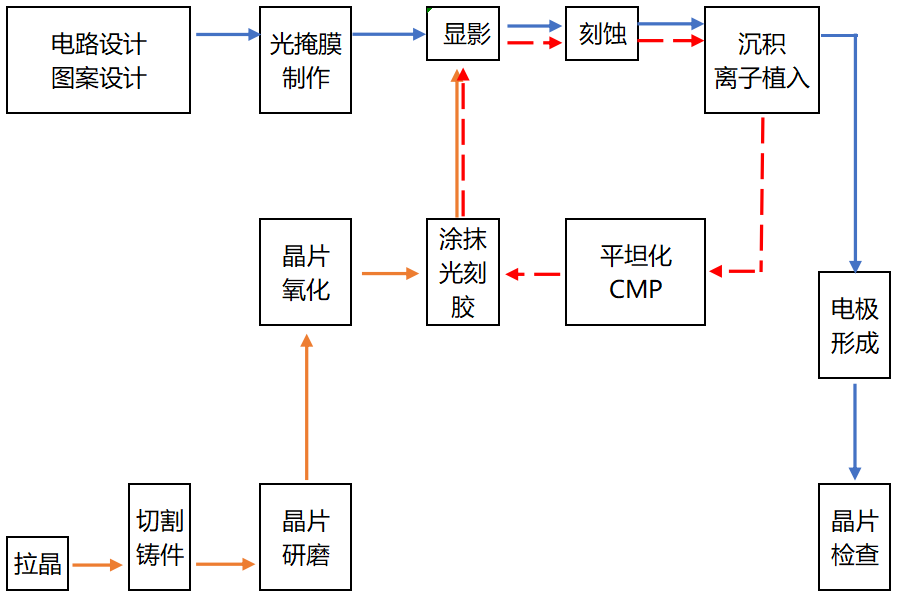

半導體制造工藝 前工程
01.拉晶
將硅砂加熱，去除其中的雜質，通過溶解、提純、蒸餾等一系列操作獲得高純度的電子級硅。
將多結晶與摻雜劑一起放入石英坩堝中熔化，一邊旋轉晶種棒一邊慢慢地拉起，通過提拉法將熔融的高純度單晶硅凝固成棒狀的鑄錠。
污染物：煙塵、微粉
對策產品：

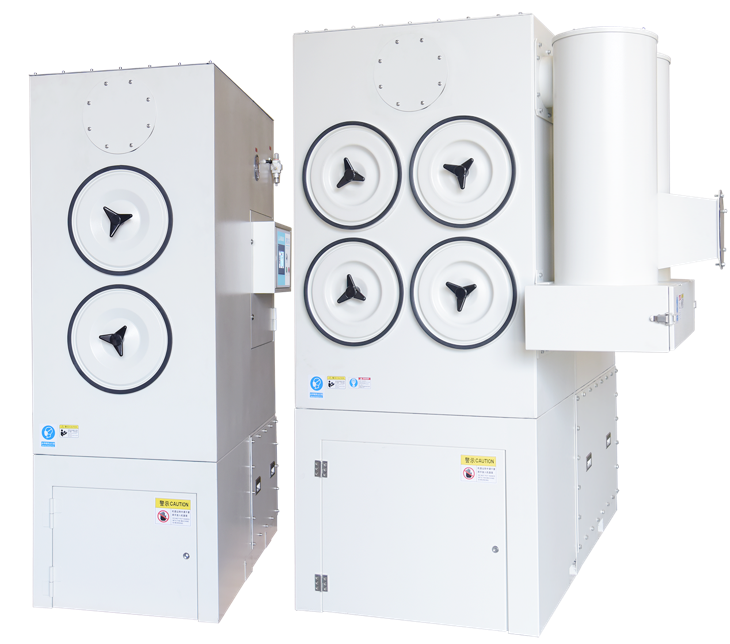

精細粉塵專用除塵器ASD
02.切割鑄件
鑄件非常堅硬，所以在鑄錠完成后，要用特殊的金剛石鋸切掉鑄錠的兩端，然后再將其切割成一定厚度的薄片。錠薄片的直徑?jīng)Q定了晶圓的尺寸。
污染物：微粉
對策產品：

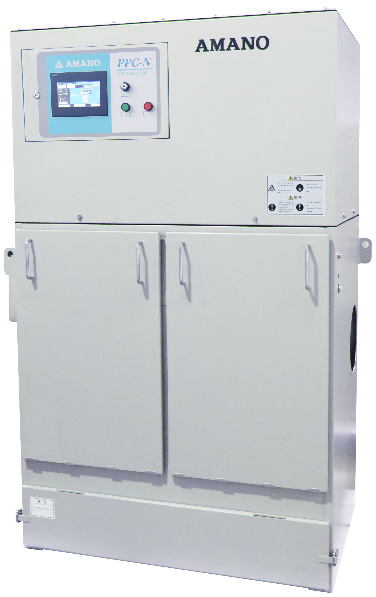

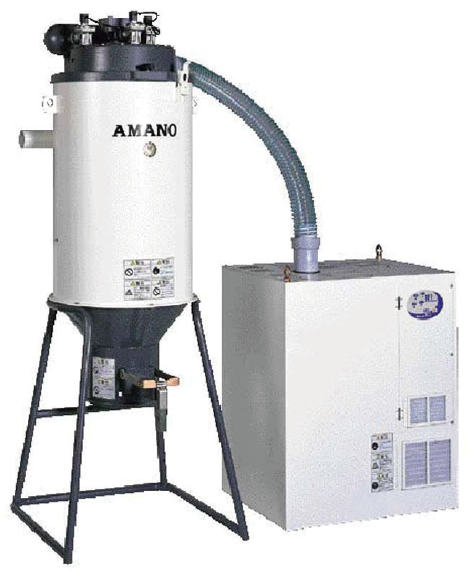

| 精細粉塵專用除塵器ASD | 通用除塵器PPC-N | 高壓除塵器IX/IP |
| |  |
03.晶片研磨
通過切片獲得的薄片我們稱為“Wafer”。這樣的晶圓不能直接使用，還需要通過研磨等方式去除其表面瑕疵。最后通過拋光和清洗使得晶圓表面變得光潔、完整。如果晶片沒有達到鏡面質感，則不能保證電路圖案的品質。
污染物：微粉、廢水
對策產品

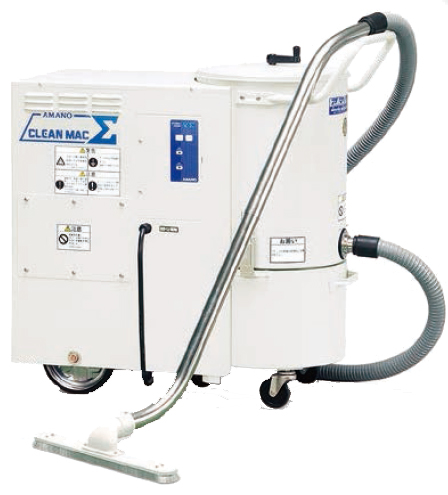

清掃機V-Σ（特殊型）
04.涂抹光刻膠
采用旋涂法在晶圓表面涂覆一層叫做光刻膠的感光劑，使晶片具有感光性。涂覆越均勻，可以印刷的圖形就越精細。
污染物：VOCs
對策產品：

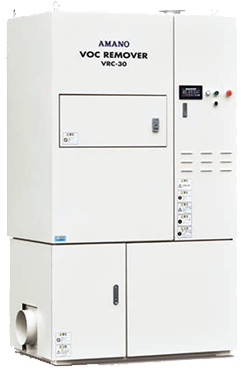

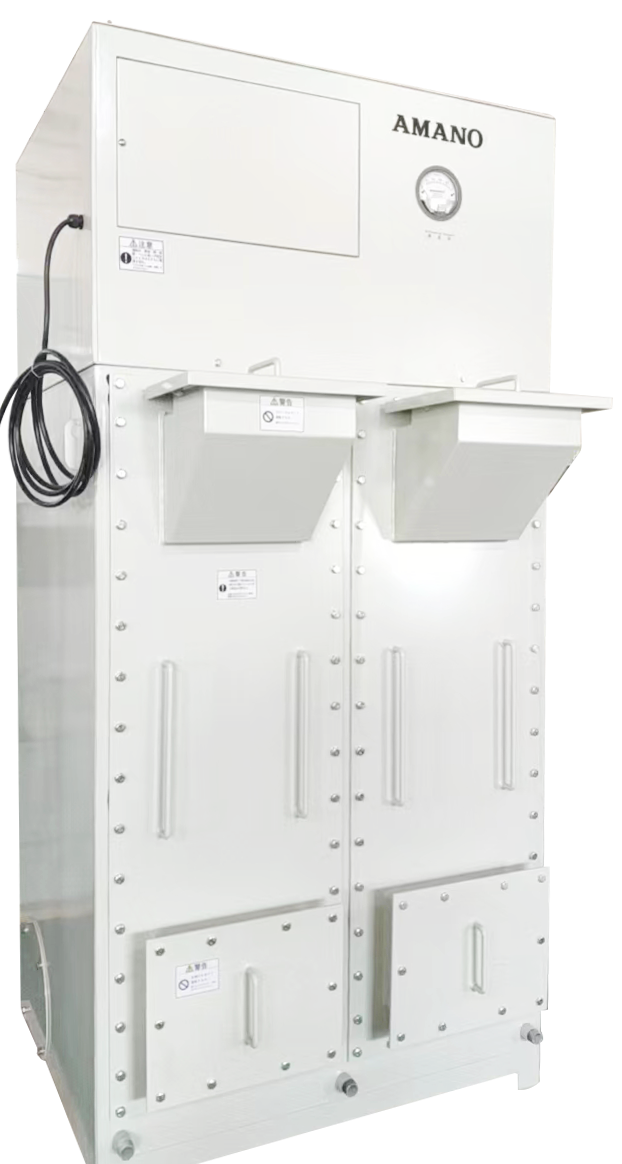

| 除臭裝置VRY | VOCs去除裝置VRC |
 |  |
05.顯影
通過光掩膜進行曝光，燒上掩膜的圖案后進行顯影。在晶圓上噴涂顯影劑，目的是選擇性地去除曝光后的光刻膠，從而讓印刷好的電路圖案顯現出來。顯影完成后需要通過各種測量設備和光學顯微鏡進行檢查，確保電路圖繪制的質量。
污染物：VOCs
對策產品：
| 除臭裝置VRY | VOCs去除裝置VRC |
 |  |
06.刻蝕
去除多余的氧化膜，保留光刻下來的電路圖?？涛g分為使用化學溶液的濕法刻蝕，以及使用物理濺射的干法刻蝕兩大類方法。
污染物：VOCs、微粉
對策產品：

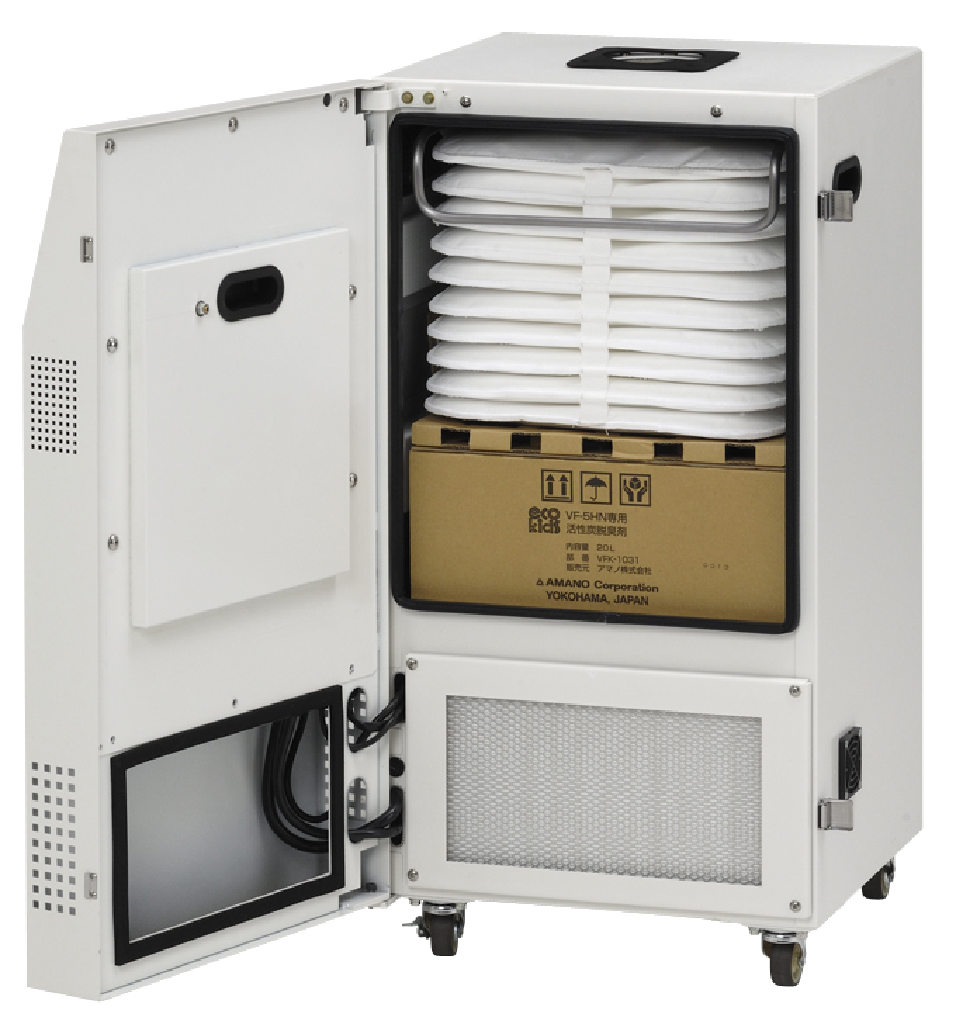

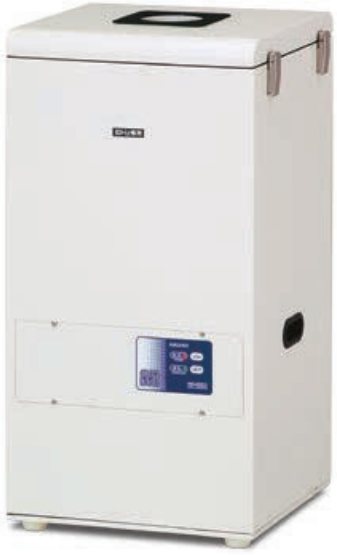

| 激光打標機專用除塵器VF-5HG | 激光打標機專用除塵器VF-5HN |
 |  |
07.沉積、離子植入
沉積是將特定原子和分子的物質通過特殊的手段使其在晶圓上形成“薄膜”。一般這樣的“薄膜”是指厚度小于1微米，無法通過普通機械加工出來的“膜”。
要想制造多層的半導體結構就應該在晶圓表面交替“沉積”多層金屬（導電）膜和介電（絕緣）膜，之后再通過重復的刻蝕工藝去除多余部分得到三維結構。隨后將需要的離子打入晶片，或者進行熱擴散將雜質原子擴散到硅襯底中。最后露出硅的部分變成了半導體。
污染物：VOCs、微粉
對策產品：
| 激光打標機專用除塵器VF-5HG | 激光打標機專用除塵器VF-5HN |
 |  |
08.平坦化
研磨晶片表面，將圖案的凹凸部分磨去，使表面光滑。
污染物：微粉
對策產品：
| 精細粉塵專用除塵器ASD | 通用除塵器PPC-N | 高壓除塵器IX/IP |
 |  |  |

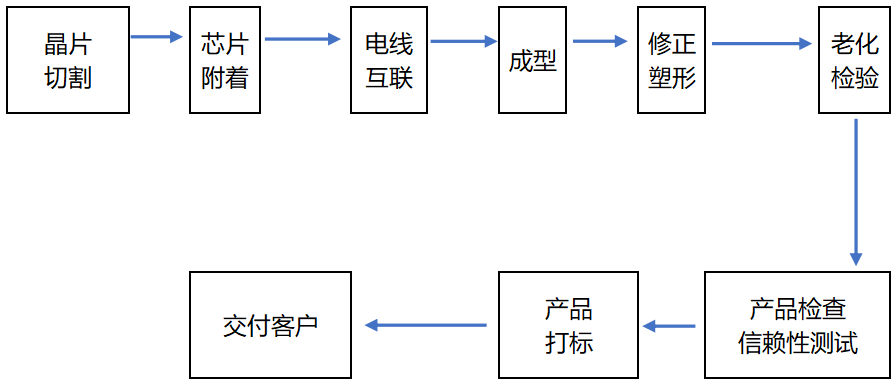

半導體制造工藝 后工程
01.晶片切割
首先要研磨，研磨后就可以沿著晶圓上的劃片線進行切割，直到將芯片分離出來。晶圓鋸切技術分為刀片鋸切（容易產生摩擦和碎屑），激光切割（精度更高），等離子切割（等離子刻蝕原理）。
污染物：碎屑、微粉
對策產品：
| 精細粉塵專用除塵器ASD | 通用除塵器PPC-N | 高壓除塵器IX/IP |
 |  |  |
02.芯片附著、電線互聯
當芯片從晶圓上分離后，需要將單獨的芯片附著在基底上（引線框架）?；椎淖饔檬潜Ｗo(hù)芯片并讓它們能與外部電路進行電信號交換。附著芯片可以使用液體或是固體帶狀粘合劑。
將芯片附著在基底上之后，還需要將兩者連接。這里有兩種連接方法：1.使用細金屬線的引線鍵合。2.使用球形金塊或是錫塊的倒裝芯片鍵合。引線鍵合屬于傳統方法，倒裝芯片鍵合技術可加快半導體制造速度。
污染物：焊煙
對策產品
精細粉塵專用除塵器ASD
03.成型
利用成型工藝給芯片外部加個包裝，來保護半導體集成電路不受溫度和濕度等外部條件影響。根據需要使用陶瓷或樹脂制成封裝模具后，將芯片和環氧模塑料（EMC）都放進模具中進行密封。
污染物：VOCs
對策產品：
| 除臭裝置VRY | VOCs去除裝置VRC |
 |  |
04.修整、塑型
通過模具將各個半導體產品從引腳框架切割、分離、將外部引腳進行成型，做成規定的形狀。這個步驟也稱為切腳成型。
污染物：微粉
對策產品：
| 精細粉塵專用除塵器ASD | 通用除塵器PPC-N | 高壓除塵器IX/IP |
 |  |  |
05.產品打標
在半導體產品表面用激光打標機打印產品名稱、型號等。
污染物：焊煙、異味
對策產品
| 激光打標機專用除塵器VF-5HG | 激光打標機專用除塵器VF-5HN |
 |  |
至此，半導體產品生產的整個流程已完成。除塵、廢氣處理設備在工程中是不可或缺的裝置，除了保證芯片生產的質量，也最大程度地保障了勞動者的身體健康。關于更多除塵、廢氣處理信息可聯系安滿能進行咨詢。
